蒸汽刮刀低溫蒸發結晶系統是采用蒸汽為熱源,使用真空泵將蒸發釜內的壓力降為-98kpa,達到減壓蒸餾的目的。將冷卻塔的循環水作為冷卻水,使蒸發產生
的蒸汽,變成蒸餾水,從而達到液液分離或液固分離。本系統工藝鏈非常短,自動化程度高,只需人員定期巡檢,不加入處理藥劑,出水水質好,回用效率更高,
產生廢棄物更少,維護更為方便。專門用于蒸發器減量濃縮的水性溶液, 內置刮刀, 處理易沾壁濃縮液。特別推薦用于處理粘著或結晶的流體,如重金屬廢水,
化工行業廢水、印刷行業、高鹽廢水、苦咸水、反滲透濃水等實現零排放。

①刮板蒸發器啟動,利用真空泵抽取真空形成筒內負壓,廢水進入刮板蒸發器;
②利用蒸汽作為熱源,熱源進入夾套層,持續加熱廢水;
③由于筒內為真空,污水加溫開始沸騰,產生大量水蒸汽,利用冷卻水與水蒸氣換熱,水蒸氣被液化成蒸餾水;
④刮板緊貼內壁,不停地刮動,避免筒壁結垢;
⑤廢水不停在蒸發,殘留廢水濃度逐漸升高,由于失去水分逐漸接近于固態;
⑥當筒內廢水被干化至固態(含水率低于20%,最高濃縮7倍),設備停止蒸汽供熱,利用槳葉刮板的物理特性將固廢推出筒體;
⑦固體進行收集打包收集。
產品參數
| 型號 | JH-LTSS-3T | JH-LTSS-5T | JH-LTSS-10T | JH-LTSS-15T | JH-LTSS-30T |
| 設備尺寸 | 4200*2100*3800mm | 4300*2200*3800mm | 5000*1800*4300mm | 5300*1800*4450mm | 5300*3600*4450mm |
| 每小時處理量 | 150L/H | 250L/H | 500L/H | 750L/H | 1500L/H |
| 日處理量 | 3噸/天 | 5噸/天 | 10噸/天 | 15噸/天 | 30噸/天 |
| 蒸發缸材質 | 316L/2205/25.7/鈦材 |
| 螺旋刮刀 | 316L/2205/25.7/鈦材 |
| 總功率 | 4.2KW | 6.5KW | 1513KW | 4.2KW | 26KW |
| 能耗 | ≤ 1.1噸/噸 |
| 重量 | 3200KG | 4200KG | 8400KG | 8500KG | 17000KG |

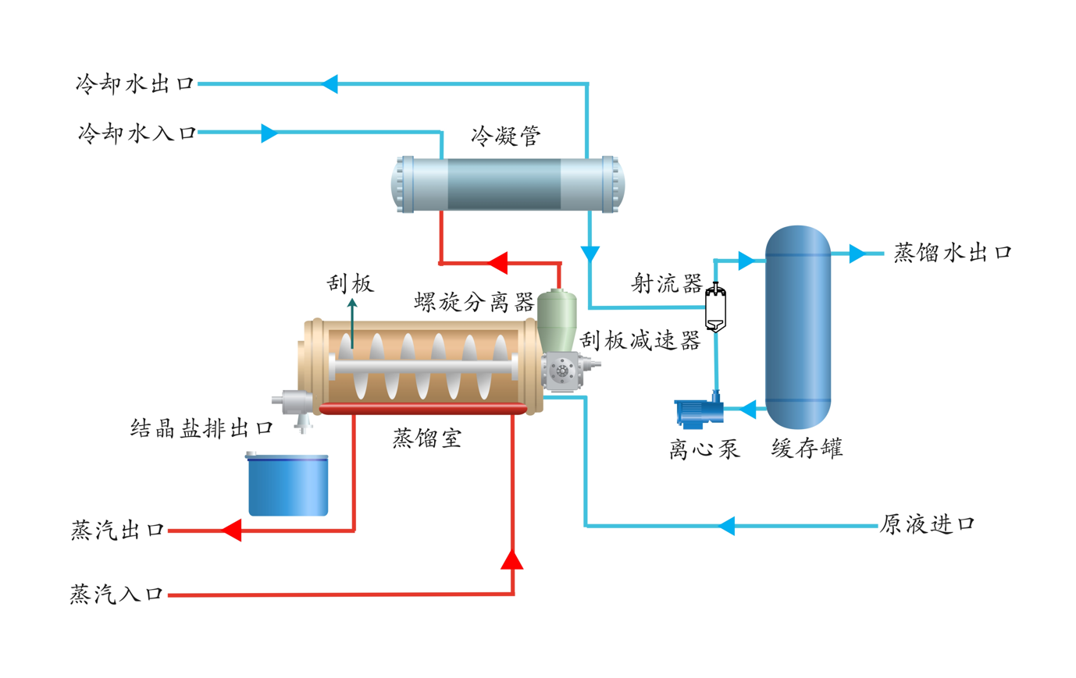

JH-LTSS系列低溫蒸汽刮板結晶系統流程示意圖:
